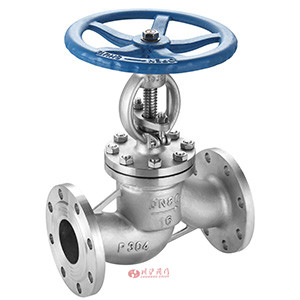

法蘭截止閥型號：J41W/J41H/J41Y

法蘭截止閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。

使用范圍
法蘭截止閥應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

法蘭截止閥技術參數

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
連接端尺寸	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

法蘭截止閥零件材料

閥體	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti+Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti	CF8M+Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M+Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO+Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

法蘭截止閥結構圖

法蘭截止閥外形尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	D0	H	質量
1．6	15	130	95	65	45	/	16	2	/	4-φ14	218	120	5．2
	20	150	105	75	55	/	16	2	/	4-φ14	258	140	7．1
	25	160	115	85	65	/	16	2	/	4-φ14	275	160	7．4
	32	180	135	100	78	/	18	2	/	4-φ18	280	180	8．5
	40	200	145	110	85	/	18	3	/	4-φ18	330	200	12．5
	50	230	160	125	100	/	18	3	/	4-φ18	350	240	20
	65	290	180	145	120	/	18	3	/	4-φ18	400	280	25
	80	310	195	160	135	/	20	3	/	8-φ18	355	280	35
	100	350	215	180	155	/	22	3	/	8-φ18	415	320	50
	125	400	245	210	185	/	24	3	/	8-φ18	460	360	75
	150	480	280	240	210	/	24	3	/	8-φ23	510	400	100
	200	600	335	295	265	/	26	3	/	12-φ23	710	400	210
	250	650	405	355	320	/	30	3	/	12-φ23	786	450	446
	300	750	460	410	375	/	30	3	/	12-φ23	925	500	648
2.5	15	130	95	65	45	/	16	2	/	4-φ14	120	218	5.2
	20	150	105	75	55	/	16	2	/	4-φ14	140	258	7．0
	25	160	115	85	65	/	16	2	/	4-φ14	160	275	7．4
	32	180	135	100	78	/	18	2	/	4-φ18	180	280	8．5
	40	200	145	110	85	/	18	3	/	4-φ18	200	330	12．5
	50	230	160	125	100	/	20	3	/	4-φ18	240	350	16
	65	290	180	145	120	/	22	3	/	8-φ18	250	345	22
	80	310	195	160	135	/	22	3	/	8-φ18	250	360	33
	100	350	230	190	160	/	24	3	/	8-φ23	320	370	18
	125	400	270	220	188	/	28	3	/	8-φ25	320	480	85
	150	480	300	250	218	/	30	3	/	8-φ25	320	598	105
	200	600	360	310	278	/	34	3	/	12-φ25	400	702	178
	250	622	425	370	332	/	36	3	/	12-φ30	400	782	446
	300	698	485	430	390	/	40	4	/	16-φ30	500	880	456
4．0	15	130	95	65	45	40	16	2	4	3-φ14	120	233	5．4
	20	150	105	75	55	5l	16	2	4	3-φ14	140	275	7．0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8．85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11．8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16．5
	50	230	160	125	100	88	20	3	4	4-φ18	200	350	23
	65	290	180	145	120	110	22	3	4	8-φ18	250	400	28
	80	310	195	160	135	121	22	3	4	8-φ18	250	430	33
	100	350	230	190	160	150	24	3	4．5	8-φ23	320	465	53
	125	400	270	220	188	176	28	3	4．5	8-φ25	320	505	93
	150	480	300	250	218	204	30	3	4．5	8-φ25	320	611	115
	200	600	375	320	282	260	38	3	4．5	12-φ30	400	722	210
6．4	15	170	105	75	55	41	18	2	4	4-φ14	140	195	10
	20	190	125	90	68	5l	20	2	4	4-φ18	160	228	13
	25	210	135	100	78	58	22	2	4	4-φ18	180	275	14．5
	32	230	150	110	82	66	24	2	4	4-φ23	200	325	19
	40	260	165	125	95	76	24	3	4	4-φ23	240	360	25
	50	300	175	135	105	88	26	3	4	4-φ23	200	410	35
	65	340	200	160	130	110	28	3	4	8-φ23	250	450	48
	80	380	210	170	140	121	30	3	4	8-φ23	250	485	56
	100	430	250	200	168	150	32	3	4．5	8-φ25	320	537	125
	125	500	295	240	202	176	36	3	4．5	8-φ30	320	590	136
	150	550	340	280	240	204	38	3	4．5	8-φ34	320	646	157
	200	650	405	345	300	260	44	3	4．5	12-φ34	400	756	256
10．0	15	170	105	75	55	35	20	2	6．5	4-φ14	140	202	l1
	20	190	125	90	68	45	22	2	6．5	4-φ18	160	228	13．2
	25	210	135	100	78	50	24	2	6．5	4-φ18	180	250	14
	32	230	150	110	82	65	24	2	6．5	4-φ23	220	326	15
	40	260	165	125	95	75	26	3	6．5	4-φ23	240	359	29
	50	300	195	145	112	88	28	3	4	4-φ25	280	414	49
	65	340	220	170	138	110	32	3	4	8-φ25	320	464	65
	80	380	230	180	148	121	34	3	4	8-φ30	400	547	95
	100	430	265	210td>	172	150	38	3	4．5	8-φ30	450	621	115
	125	500	310	250	210	176	42	3	4．5	8-φ34	450	732	149
	150	550	350	290	250	204	46	3	4．5	12-φ34	500	840	310
	200	650	430	360	312	260	54	3	4．5	12-φ4l	550	925	590
16．0	15	170	110	75	52	35	24	2	6．5	4-φ18	140	148	12．2
	20	190	130	90	62	45	26	2	6．5	4-φ23	160	156	15
	25	210	140	100	72	50	28	2	6．5	4-φ23	180	175	17
	32	230	165	115	85	65	30	2	6．5	4-φ25	220	200	21．4
	40	260	175	125	92	75	32	3	6．5	4-φ27	240	231	32
	50	300	215	165	132	88	36	3	4	8-φ25	280	432	54
	65	340	245	190	152	110	44	3	4	8-φ30	320	483	79
	80	380	260	205	168	121	46	3	4	8-φ30	400	590	115
	100	430	300	240	200	150	48	3	4．5	8-φ34	450	72l	180
